本选型是中泰华旭隔离分配器系列产品的选型，如果您对现场信号类型（两线制、三线制、四线制）不是很了解，建议您阅读相关内容：。

SOC系列产品选型表 ：

参数说明：

     A:    直流电流信号：0~ 10mA,0~ 20mA,4~ 20mA；   交流电流信号：0~ 1A,0~5A, 0~10A 。

         V:    直流电压信号：0~75mV,0~ 5V,0~ 10V,1~5V；交流电压信号： 0~ 5V,0~10V,0~100V 。

         R:热电阻：CU50(-20℃~100℃),CU100(0~100℃),PT100(0~150℃), PT100(0~200℃),PT1000(0~400℃)。

         T:热电偶：K/S/B型。    温度范围：0~ 400℃，0~ 600℃，0~ 800℃，0~ 1000℃，0~ 1200℃，0~ 1400℃，0~ 1600℃。

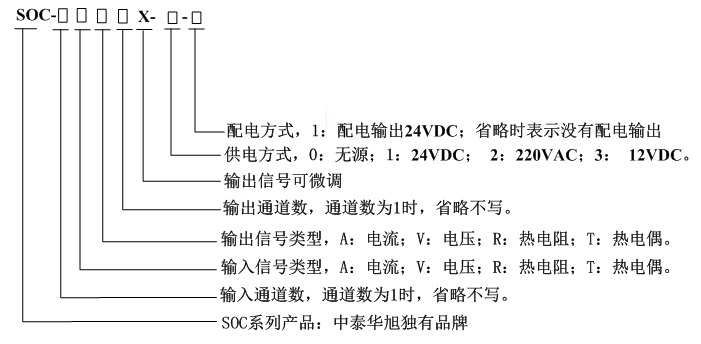

选型举例：

           SOC-AA2-1:一路电流信号输入，两路电流信号输出，供电方式为24VDC供电，没有配电输出。

            注意：在选型时，请说明输入输出信号类型，如4~ 20mA还是0~ 20mA信号

  选型提示：

A、 当您的现场仪表是两线制仪表时请选带有配电24V输出的。

一进一出的如：SOC-AA-1-1;

一进二出的如：SOC-AA2-2-1,SOC-AA2-1-1;

一进四出的如：SOC-AA4-1-1.SOC-AA4-2-1.

B、 当您的现场仪表是三线制或是四线制时可以选择如下：

a、可以选择24V供电的。

如SOC-AA-1,SOC-AA2-1,SOC-AA4-1等等;

b、可以选择220V供电的。

如SOC-AA-2,SOC-AA2-2,SOC-AA4-2等等；

        c、如果你已经选泽了24V供电的隔离器或分配器，但现场设备是两线制的，就要认真查看我们提供的说明书里的接线图来接线。

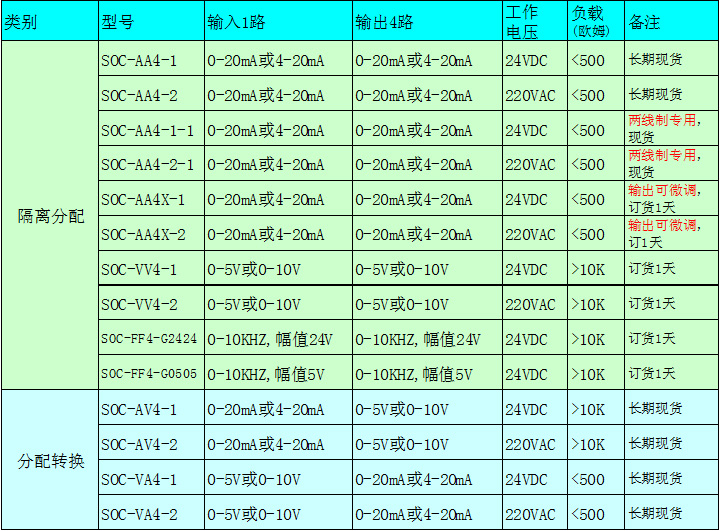

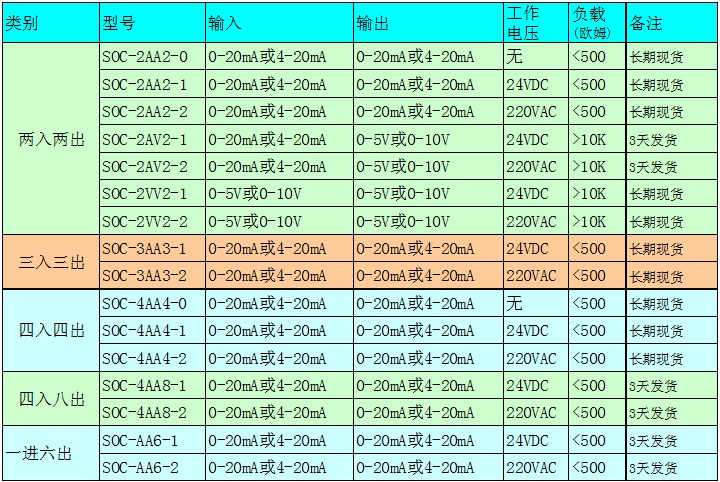

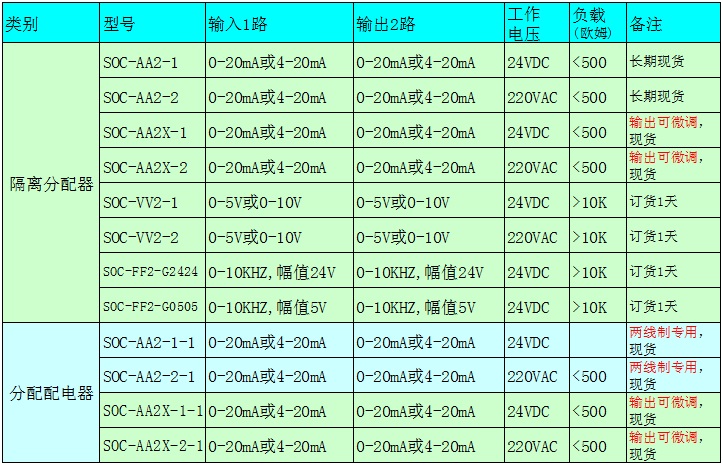

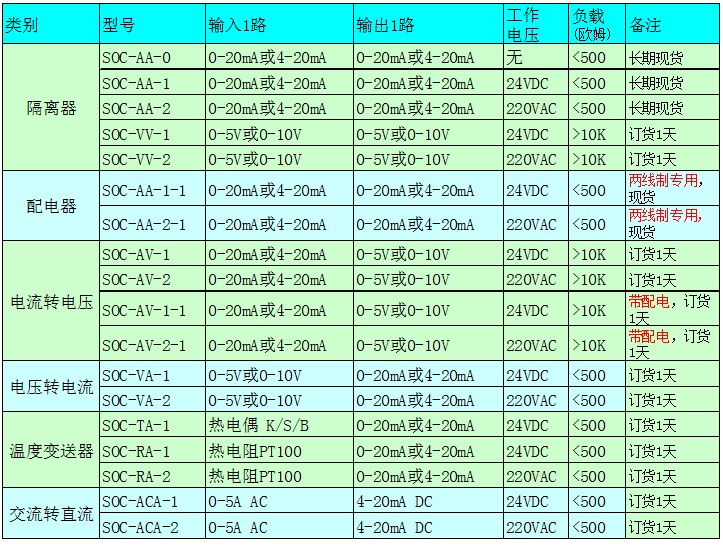

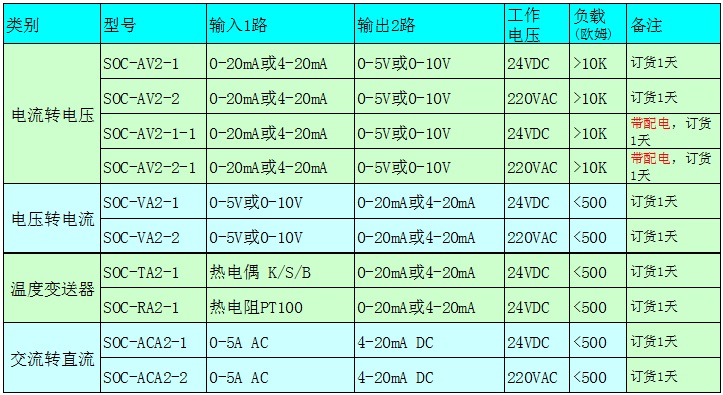

 选型表：
